デイトナ675のステーターコイルカプラの交換

エンジンがかからなくなりステーターコイル/クランク角センサーを交換したのが前回

modalsoul.hatenablog.jp

交換の時にステーターコイルケーブルを接続するカプラの交換もしたので、カプラ交換作業について書いておく

対象

ステーターコイルから出ているケーブルは、コイル側からの伸びている3本1組のケーブルと、クランク角センサーから伸びている2本1組のケーブルがある。

ここでは3本1組のコイルのケーブルのカプラを対象とする

f:id:modal_soul:20200622225122j:plain
3極カプラ

準備

パーツ類

カプラ

エーモンの3極カプラを使用

エーモン カプラー3極 (ロック式) 250型 1123

エーモン カプラー3極 (ロック式) 250型 1123

  • 発売日: 2012/05/09
  • メディア: Automotive

カプラのオス・メス1組と端子オス・メス3組分が入っている

今回はオスのカプラと端子があればOK

接点保護グリス

カプラに塗布するグリス

このグリスは@ap_yama_triさんにおすすめいただいたものです

工具類

電工ペンチ

端子をかしめるために使用

ラジオペンチ

端子をカプラに取り付けるときに使用。なくても大丈夫かもしれない

ニッパー

カプラ焼けして変形してしまったカプラを切断するために使用。変形していなければなくてもOK

作業

カプラの剥離

溶けて癒着してしまったカプラを剥離する

f:id:modal_soul:20200620133806j:plain
焼けて変形したカプラ

膨張した部分を削り落とし、隙間にナイフを差し込みカプラを分離

f:id:modal_soul:20200620145947j:plain
剥離したカプラの内部

端子の取り出し

ケーブル端子もカプラに癒着してしまっているので、カプラをニッパーで切断して分離

f:id:modal_soul:20200620151023j:plain
爆破四散したカプラ

ケーブルの皮膜もボロボロになっている

f:id:modal_soul:20200620151030j:plain
カプラから取り出した端子

端子の取り付け

古い端子を取り外し、ケーブルに新しい端子を取り付ける

電工ペンチを使ってかしめる

f:id:modal_soul:20200620155813j:plain
新しい端子をつけたケーブル

ケーブルの皮膜が破れている箇所は、とりあえず手持ちの絶縁テープを巻いておいた

カプラ焼けするくらいなので、耐熱性はあったほうがよさそう

カプラに端子を差し込む

端子をカプラに差し込んで固定

f:id:modal_soul:20200620155954j:plain
新しい端子を取り付けたカプラ

上手く刺さらなかったので、端子先端をラジオペンチで引っ張り出した

カプラの接続

オスカプラのまわりに接点グリスを塗布して、カプラを接続する

f:id:modal_soul:20200620173222j:plain
オスカプラ(白)にグリスを塗布

ケーブルを接続したら完了


カプラが変形した程度ならまだマシなほうで、配線のショートから車両火災なんかも起こりうるので、定期的なチェックと清掃がおすすめ

問題は小さいうちに潰すのに限る

デイトナ675のクランク角センサーが壊れたので、ステーターコイル/クランク角センサーを交換した

ひさしぶりにデイトナに乗ったら、エンジンがかからなくなりました。ついに私のデイトナにも持病がやってきたようです。

幸運なことにエンジンがかからなくなった場所は自宅から近かった(約700m)ので、デイトナを押して帰宅

訓練されたデイトナ乗りなので、原因にあたりのついてる不具合では動じませんよ

早速対処しました

症状

経過

資料映像


これらの症状と事前に集めていた情報を踏まえ、クランク角センサーの故障と判断しました

クランク角センサーの故障については、こちらを参照 modalsoul.hatenablog.jp

修理

替えのステーターコイルとガスケットは持っていたので交換作業を実施

ステーターコイルの取り外し・取り付けの作業は、ちょうど最近調べて記事に書いておいたので助かった

modalsoul.hatenablog.jp

今回の作業で撮った写真や手順のTIPSを↑に追記済み

カプラ焼け

ステーターコイルを交換するため、コイルのケーブルを外そうとカプラを確認すると

f:id:modal_soul:20200620133805j:plain
ステーターコイルケーブルのカプラ

カプラ焼けしてますね。。溶けて変形し、膨張と癒着がみられる

カプラはオスが車体側、メスがステーターコイル側です

癒着部分をナイフで切開し、カプラを分離。応急処置と割り切ってそのまま使いまわそうかと思ったけど、カプラは汎用のものが使えそうだったのでホムセンに駆け込み新しいカプラを購入し交換

f:id:modal_soul:20200620155953j:plain
交換後のカプラ

古いカプラ切断し、ケーブルから古い端子を撤去。端子とカプラともに交換しました

そしてこれが新しいステーターコイル

f:id:modal_soul:20200620165617j:plain
交換後のステーターコイル

左カウル、燃料タンク、クランクケースカバーといろいろ外して、まぁまぁの作業量でしたがなんとか完了

動作確認

ステーターコイル取り付け後、ガソリンタンクとバッテリーのみ接続し、エンジン始動

無事エンジンがかかった

その後、カウルも取り付けてテスト走行を実施。万が一走れなくなっても押して帰れるよう、自宅近所を周回

問題なさそうなのでこれで作業完了

追記: 一晩たってコールドスタートでもエンジン始動が確認できた


取り外したステーターコイルを調べて検証した訳ではないですが、症状とステーターコイルの交換で治ったことから、今回の原因は クランク角センサー故障でほぼ間違いないと思います

ただし、カプラ焼けもそこそこひどかったので、センサー自体に異常はなくカプラ部の接触不良が原因だった可能性もありそう(検証は難しそう。。)

今回は発症したのが自宅の近くで、かつ、ある程度の準備(替えパーツや作業手順についての知識)ができていたので、なんとか対処できました

これ事前に調べて準備してなかったら、完全にディーラーにレッカー案件でしたね

いやぁ危なかった

ジェネレータ(ステーターコイル/クランク角センサー)の取り外し・取り付け手順

これはなに?

トライアンフ デイトナ675 2009年式のサービスマニュアルを適当に翻訳し、オルタネーターの取り外し・取り付け手順のうちステーターコイル/クランク角センサーの交換手順を抜粋し記載したものです。 元のサービスマニュアルが英語だったので、簡易な意訳になってます。(誤解、読み違えが含まれる可能性もあるので、正確を期す場合は原本を参照してください)

⚠この作業はまだやったことがないので、作業手順は未検証です

2020/06/20 追記: 実際に作業を行い、追記を行いました

締め付けトルク

以下の作業では、6~12Nmの範囲のトルク管理が必要です。この範囲に適合したトルクレンチを用意してください。

交換パーツ

工具類

  • ソケットレンチ

  • ソケット

  • ビットソケット

  • プラスチックハンマー

KTC セラミックスクレーパー KZ412

KTC セラミックスクレーパー KZ412

  • メディア: Tools & Hardware

作業手順

取り外し

1 ライダーシートを取り外す

2 左側カウルを取り外す

3 バッテリーを外す(黒いケーブルを先に

4 上側のボルトの頭の下にある銅ワッシャーを落とさないよう注意して、左側のエンジンカバーを固定しているボルトを緩める。前側の2本のボルトの下からソレノイドとカウルのブラケットを取り外しておく。


f:id:modal_soul:20200606023745p:plain
クランクケースカバー 図

1. 左側エンジンカバー

2. 銅ワッシャーの位置

3. ソレノイドとカウルのブラケット


f:id:modal_soul:20200620120208j:plain
クランクケースカバー

5 オルタネーターマグネットに引っ張られているカバーをクランクケースから引き抜く。

TIPS

  • クランクケースカバーが固着している場合、クランクケースをプラスチックハンマーで叩き衝撃を与えることで、外れやすくなる
  • クランクケースカバーが外れないからといって、隙間にマイナスドライバーを突っ込んだりすると、ガバーとケースの接触面が損傷して、密閉が保てなくなるので非推奨
  • クランクケースカバーは磁力でかなり強力に引っ張られているので、引き抜くには結構な力が必要になります。摩擦の強い手袋等を使うと引き抜きやすいです
  • クランクケースカバーを外したときに、カバー内側上部からアイドラギアスピンドル1とスターターアイドラギア2が外れ落ちることがあります

⚠注意

ステーターとクランク角センサーは、組み合わされた構成部品として提供されており、分離することはできません。

6 カバーからステーターとクランク角センサーを取り外す場合、カバー中央の3本のボルトとケーブル・ブラケットを固定しているボルトを外す。

7 クランク角センサーをカバーに固定している固定具を外す。


f:id:modal_soul:20200606025906p:plain
エンジンカバー(内側)図

1. ステーター

2. ステーター固定具

3. クランク角センサー

4. クランク角センサー固定具

5. ケーブルブラケット

6. ケーブルブラケット固定具


f:id:modal_soul:20200620165617j:plain
エンジンカバー(内側)

8 ステーターとクランク角センサーを取り外す。


サービスマニュアルではここまでしか記載がないが、ステーターコイルを完全に取り外すには、ステーターコイルを接続しているカプラ2つを外す必要がある

以下に必要な作業を記載します

9 燃料タンクを外す

modalsoul.hatenablog.jp

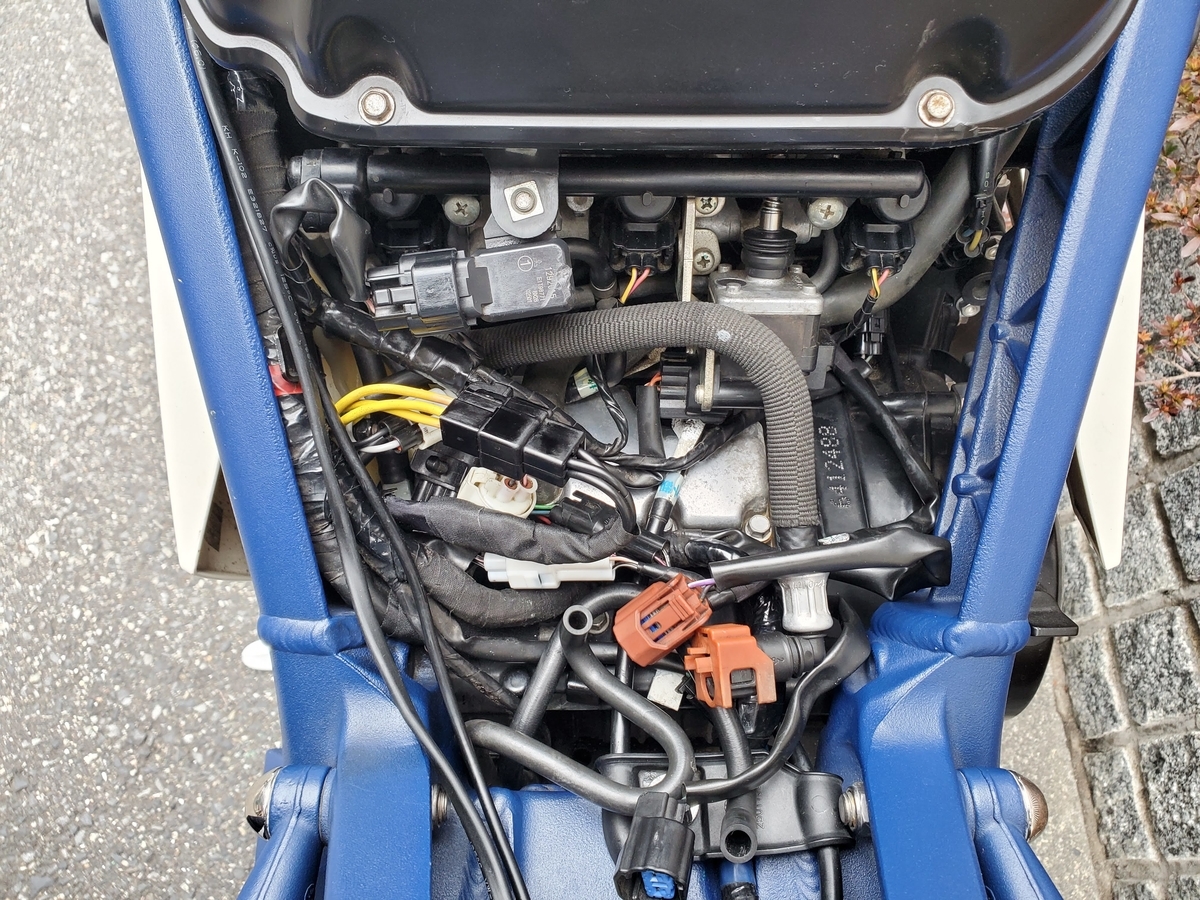

10 ステーターコイルのカプラを外す 燃料タンク下のスペースに、黒と白のカプラがあるので、2つとも外す

f:id:modal_soul:20200620133734j:plain
燃料タンクしたにあるステーターコイルのカプラ

取り付け

1 ステーターとクランク角センサーをエンジンカバーに取り付ける。

2 ケーブルグロメットにシリコンシーラーを塗布し(工場では ThreeBond 1215 を使用)、ケーブルのスロットに合わせる。

3 ケーブルリテーナーブラケットを取り付け、新しいリテーナボルトを 6Nmで締め付ける。

4 新しいステータボルトを 12Nm で締め付ける。

5 新しいクランク角センサーボルトを 6Nm で締め付ける。

6 新しいガスケットをクランクケースのダボにセットし、 左側のエンジンカバーを装着する。

TIPS

  • カバー右側がスプロケットカバー隣を通るケーブルを挟み込みやすいので注意

    f:id:modal_soul:20200620171554j:plain:w300
    クランクケースカバーとスプロケットカバー

  • 取り付ける前に、カバーとクランクケースの接触面に貼り付き残ったガスケットを取り除く。固着している場合、スクレイパーなどあると除去しやすい。⚠ カバーとクランクケースの接触面を損傷しないように注意

  • クランクケースカバー内のケーブルは、リテーナーブラケットの下に収まるようにする。もしケーブルが収まりきらない場合、ケーブルグロメットの位置を調整し、クランクケース内部のケーブルの長さを調整する。

    f:id:modal_soul:20200620165458j:plain
    リテーナーブラケット

7 銅ワッシャのあるボルトが正しい位置にあることを確認し、ソレノイドとカウルのブラケットをフロントの 2 本のボルトに取り付ける。カバーボルトを 9Nmで締め付ける。

ステーターコイルのカプラを外している場合、カプラも接続

8 カウルを取り付ける

9 バッテリーを接続する(赤から先に)

10 シートを取り付ける
